englishKA Kompaktanlagen
Geringer Platzbedarf und einfache Installation
Die Plattform der Baureihe "KA" ist ein universelles Trägersystem für Rundvibratoren, Trogvibratoren, Trockner, Zentrifugen und Siebstationen.
Die Plattform wird zusammen mit den bestellten Einzelanlagen im Herstellwerk komplett vormontiert. Eine kostenintensive Werksmontage beim Kunden entfällt. Einzelschaltanlagen werden in einer Zentralschaltanlage vereinigt und als Kombination geliefert. Es sind verschiedene Baugrößen sowie kundenspezifische Ausführungen lieferbar.
<
>
Vorteile unserer KA-Kompaktanlagen:
- Kompakter Aufbau: Alle Komponenten auf einer Plattform integriert
- Plug&Play: Keine aufwändige Montage notwendig. Bereits im Werk vormontiert und innerhalb kürzester Zeit betriebsbereit.
- Mobil: Innerhalb von Minuten örtlich versetzbar
- geringer Platzbedarf
- individuell zusammenstellbar
- versetzbar zu neuen Einsatzorten

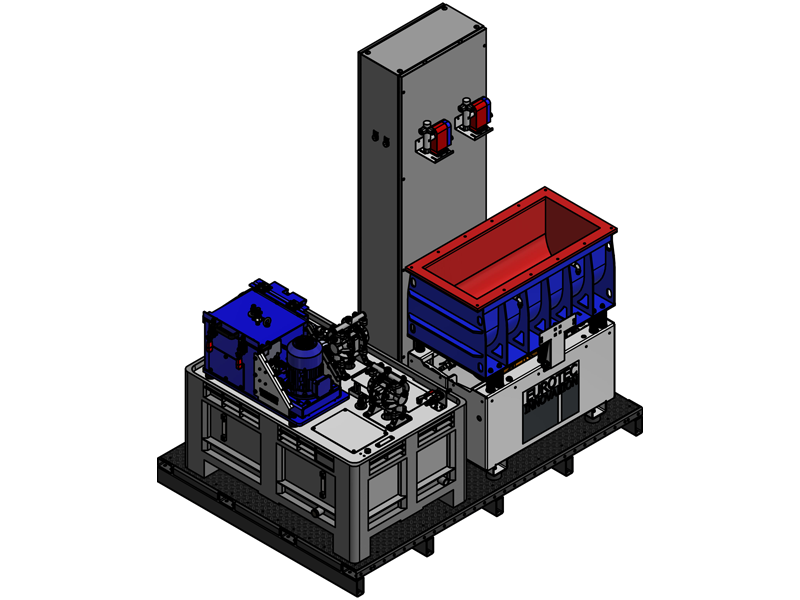

Technische Daten - Plattform mit Trogvibratoren
TV Trogvibrator, KF200MP Reinigungskaskade, ZS21 Zentrifuge, SD Schalldämmdeckel
| KA11 | KA32 | KA34 | KA55 | |
| Gesamtlänge (A) [mm] | 1600 | 1995 | 1995 | 2350 |
| Gesamtbreite (B) [mm] | 1350 | 1500 | 1702 | 1840 |
| Gesamthöhe (C) [mm] | 1980 | 1980 | 1980 | 1980 |
| Gesamthöhe mit SA (D) [mm] | 1755 (TV25) 1920 (TV45) | 1920 (TV45) 2265 (TV55) | 1920 (TV45) 2265 (TV55) | 2265 (TV55) |
| Kombinationsmöglichkeiten | ||||
| TV25, KF200 MP | X | |||
| TV25, KF200 MP, SD | X | |||
| TV25, ZS21 | X | |||
| TV25, ZS21, SD | X | |||
| TV45, KF200 MP | X | |||
| TV45, KF200 MP, SD | X | |||
| TV45, ZS21 | X | |||
| TV45, ZS21, SD | X | |||
| TV55, KF200 MP | X | |||
| TV55, KF200 MP, SD | X | |||
| TV55, ZS21 | X | |||
| TV55, ZS21, SD | X | |||
| Separieranlage manuell | X | X | X | X |
| Separieranlage mit Motor | X | X | X | X |
Technische Daten - Plattform mit Rundvibratoren
RA Rundvibrator, RT Rundtrockner, KF200 MP Reinigungskaskade, ZS21 Zentrifuge, SD Schalldämmdeckel
| KA65 | KA86 | KA88 | |
| Gesamtlänge (A) [mm] | 2600 | 3150 | 3150 |
| Gesamtlänge (B) [mm] | 1840 | 1995 | 2350 |
| Gesamthöhe (C) [mm] | 1980 | 1980 | 1980 |
| Gesamthöhe mit SD (D) [mm] | |||
| Kombinationsmöglichkeiten | |||
| RA11, RT20, KF200 MP | X | ||
| RA11, RT20, KF200 MP, SA | X | | |
| RA11, RT20, ZS21 | X | ||
| RA11, RT20, ZS21, SD | X | ||
| RA16, RT27, KF200 MP | X | ||
| RA16, RT27, KF200 MP, SD | X | ||
| RA16, RT27, ZS21 | X | ||
| RA16, RT27, ZS21, SD | X | ||
| RA21, RT27, KF200 MP | X | ||
| RA21, RT27, KF200 MP, SD | X | ||
| RA21, RT27, ZS21 | X | ||
| RA21, RT27, ZS21, SD | X | ||
| Separieranlage manuell | X | X | X |
| Separieranlage mit Motor | X | X | X |
