englishTV-M Trogvibratoren
Mobil und Universal
Trogvibratoren zeichnen sich durch ihre kompakte Bauweise bei einer universellen Anwendung aus. Durch deren U-förmigen Arbeitsbehälter können relativ zur Anlagengrößen sehr große Werkstücke bearbeitet werden.

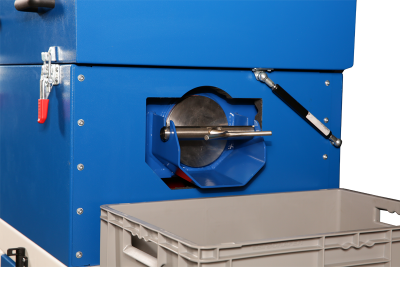

Das Modell TV-M ist dahingehend einzigartig, da alle Komponenten, welche zum Gleitschleifen benötigt werden, kompakt und mobil auf einem Fahrwagen montiert sind. Eine integrierte Kaskade reinigt die Prozessflüssigkeit, mittels einer Siebkiste können Werkstücke separiert werden. Verschiedene Schleifkörper können in den dafür vorgesehenen Einschubfächern gelagert werden.
- Mobile Gleitschleifanlage mit integrierter Aufbereitung von Prozessflüssigkeiten
- Integrierte Siebkiste zur Trennung von Werkstück und Schleifkörpern
- Kompakte Bauweise bei großen Arbeitsbehältern inklusive Schallschutz
- Plug & Play System: 230V Strom-Zuleitung einstecken und loslegen
<
>
Technische Daten
| TV25-M | |||||||||||||||||||||
| Volumen (brutto) | Liter | 50 | |||||||||||||||||||
| Nutzvolumen | Liter | 36 | |||||||||||||||||||
| Anschlussleistung (Serie) | kW | 0,5 | |||||||||||||||||||
| Innenlänge Arbeitsbehälter | mm | 600 | |||||||||||||||||||
| Innenbreite Arbeitsbehälter | mm | 275 | |||||||||||||||||||
| Innenhöhe Arbeitsbehälter | mm | 325 | |||||||||||||||||||
| Gesamtlänge Fahrwagen (A) | mm | 1450 | |||||||||||||||||||
| Entnahmehöhe Trogvibrator (B) | mm | 1240 | |||||||||||||||||||
| Tischhöhe Fahrwagen (C) | mm | 720 | |||||||||||||||||||
| Breite bei geöffnetem Deckel (D) | mm | 1200 | |||||||||||||||||||
| Breite Fahrwagen (E) | mm | 730 | |||||||||||||||||||
| Gesamthöhe (F) | mm | 1400 |
Vorteile
- Mobil einsetzbar: Alle Komponenten in einem Fahrwagen integriert
- Plug & Play: 230V Strom-Zuleitung einstecken und loslegen (Schuko-Stecker)
- Geräuscharmer Betrieb durch vollständige Schallschutz-Umhausung
- Integrierte Elektrosteuerung zur Prozessüberwachung inkl. Timer (Zeitschaltuhr)
- Standardmäßig inkl. frequenzgeregelter Drehzahlsteuerung
- Schnellwechselbare Siebvorrichtung zur Trennung von Werkstücken und Schleifkörpern
- Integrierte Prozesswasseraufbereitung durch eine 3-stufige Kaskade
Zubehör
Folgendes Zubehör ist bei den mobilen TV Gleitschleifanlagen verfügbar:
- Trennwände zur Unterteilung des Arbeitsbehälters in mehrere Kammern
- Automatische Nachdosierung für Prozessmedien und Additive (Compound)
- Erweiterte Prozesswasserleitkonzepte (Ringbrausen, Verteilerdüsen, Spülsysteme, Waschdüsen, …)
- Siebe zur Separierung von Werkstücken und Schleifmedien in unterschiedlichen Lochungen. Diverse Siebkisten in Standard- sowie Sonderlochungen lieferbar.
- Spannsysteme und Vorrichtungen zur Fixierung von Werkstücken
- Kundenindividuelle Anpassungen
