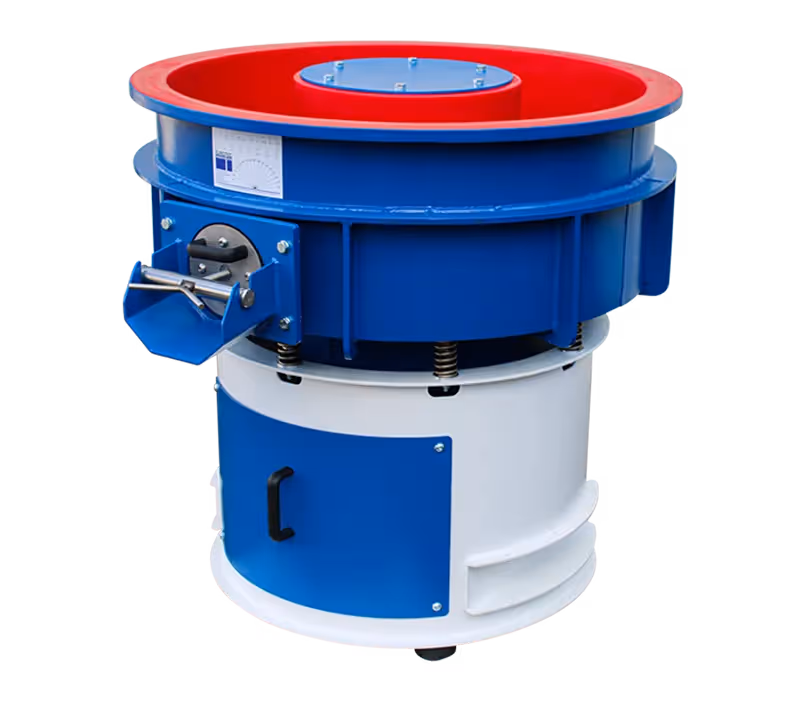

englishRF Rundvibratoren
Universell und Wirtschaftlich
Vom Entgraten über das Verrunden von Kanten bis hin zum Hochglanzpolieren: Rundvibratoren sind universelle Gleitschleifmaschinen, die für verschiedenste Anwendungen und Materialien eingesetzt werden können. RF-Rundvibratoren sind sehr universell und eignen sich ideal für besonders große oder magnetische Werkstücke. Durch den kompakten Aufbau sind RF-Rundvibratoren besonders preiswert und daher wirtschaftlich. Die Separierung der Werkstücke erfolgt bei Großbauteilen meist manuell, bei magnetischen Werkstücken kann ein Magnetseparator eingesetzt werden.
- Rund ausgeführter Arbeitsbehälter mit flachem Behälterboden
- Besonders breiter Arbeitskanal schon bei geringem Gesamtvolumen: Ermöglicht die Bearbeitung besonders großer Werkstücke

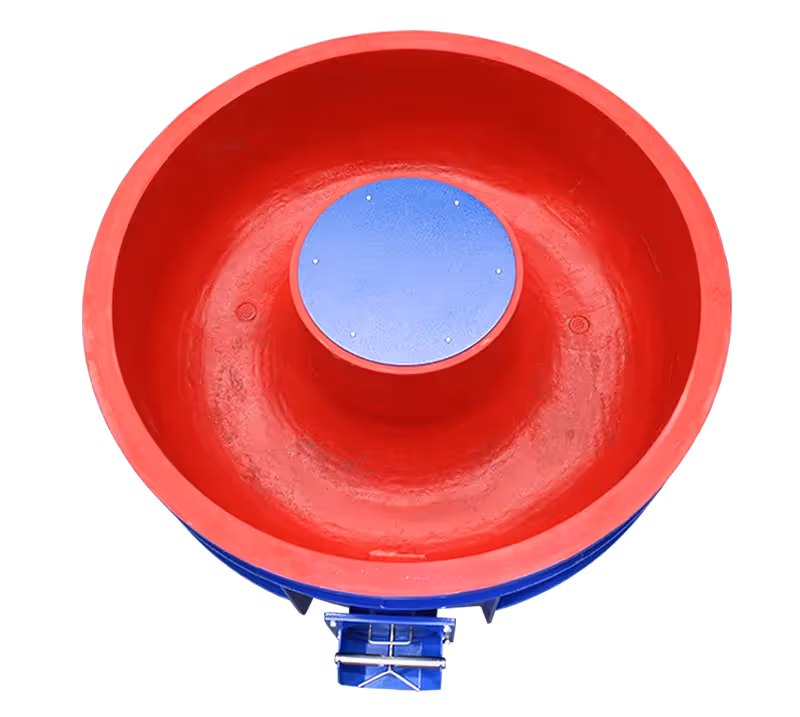

- Hochverschleißfeste, heißvergossene Spezial-Polyurethan-Schutzbeschichtung für höchste Standzeiten
- Wartungsarmer und leistungsstarker Unwuchtmotor
<
>
Technische Daten
| RF03 | RF06 | RF08 | RF11 | RF16 | RF20 | RF26 | RF36 | ||
| Volumen (brutto) | Liter | 130 | 230 | 330 | 430 | 640 | 800 | 1060 | 1460 |
| Antriebsleistung max. | kW | 1,9 | 2,5 | 3 | 3 | 7 | 7 | 7 | 11 |
| Außendurchmesser (A) | mm | 1000 | 1200 | 1350 | 1450 | 1650 | 1820 | 2000 | 2200 |
| Gesamthöhe (B) | mm | 1020 | 1090 | 1120 | 1160 | 1225 | 1270 | 1300 | 1320 |
| Kanalbreite (C) | mm | 220 | 270 | 340 | 370 | 440 | 470 | 520 | 650 |
| Höhe Steineauslass (D) | mm | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Kanalhöhe | mm | 310 | 370 | 400 | 440 | 480 | 500 | 560 | 600 |
Einsatzbereiche
- Großbauteile mit komplexer Geometrie
- Bearbeitung magnetischer Werkstücke: Austrag durch Magnetseparator
- Schwere Bauteile
- Empfindliche Bauteile, welche durch Fallstufen beschädigt werden könnten
Zubehör
Verfügbares Zubehör:
- Erhöhte Antriebsleistung zum Kugelpolieren sowie für Sonderprozesse
- Frequenzgeregelter Antrieb mit variabler Drehzahlsteuerung

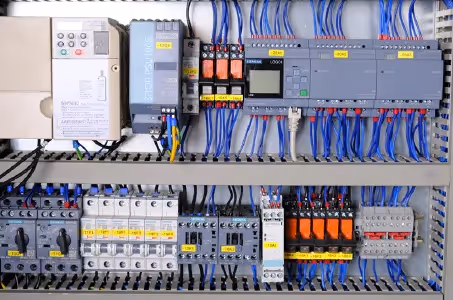

- SPS gesteuerte Elektroschaltanlagen zum teil- und vollautomatisierten Anlagenbetrieb und zur optimierten Prozesssteuerung
- Dosieranlagen für Prozessmedien und Additive
- Umlaufendes Dreikantprofil zur Reduzierung von Bauteilanhaftungen an der Behälterwand
- Schalldämmkonzepte wie Schalldämmdeckel sowie vollständige Einhausungen
- Magnetischer Separator
- Erweiterte Prozesswasserleitkonzepte (Ringbrausen, Verteilerdüsen, Spülsysteme, Waschdüsen, Rückspülsysteme, …)

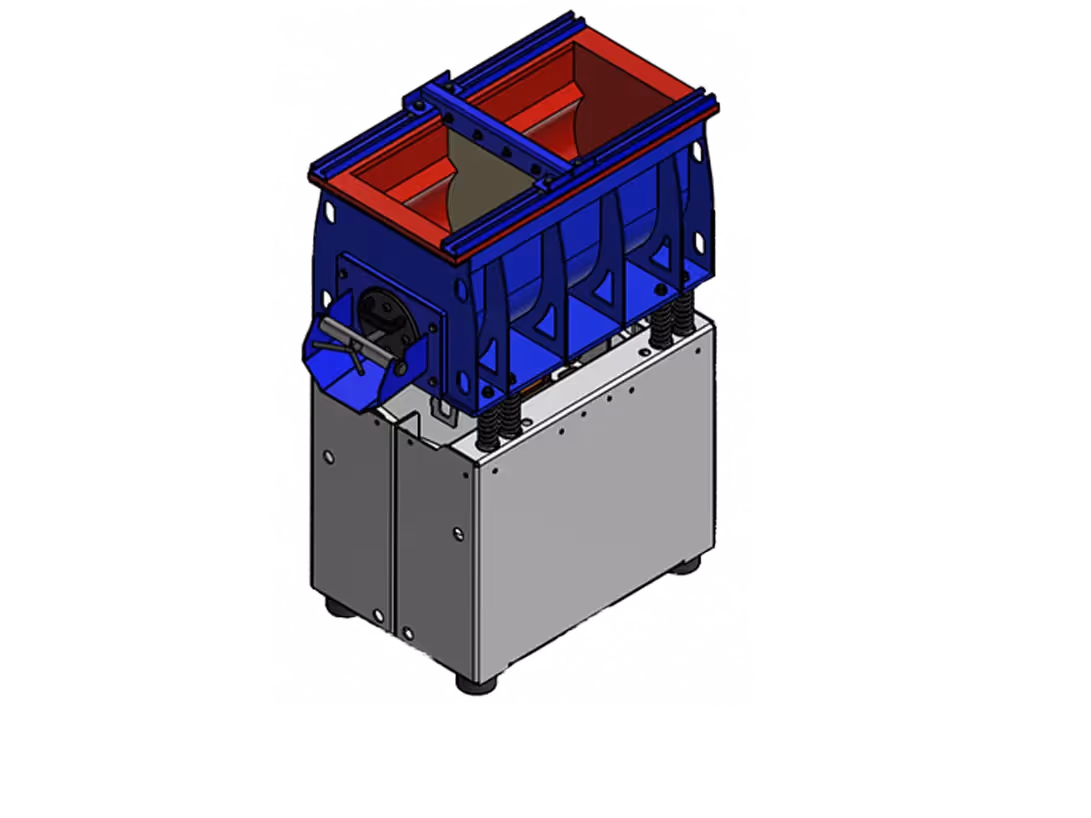

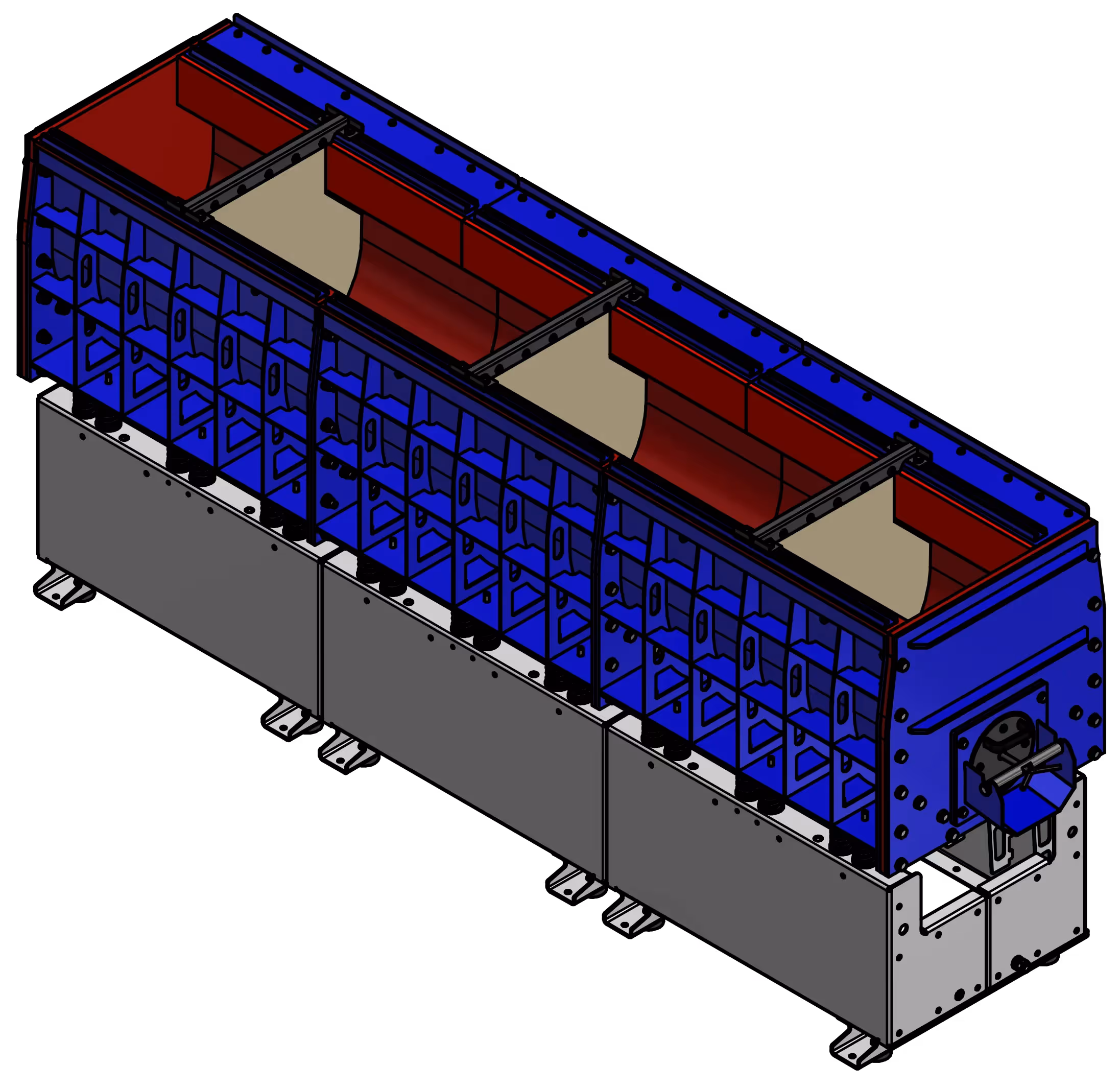

- Mitlaufende Trennwände für berührungsfreies Gleitschleifen mehrerer Bauteile
- Weiteres Sonderzubehör (auf Anfrage)
