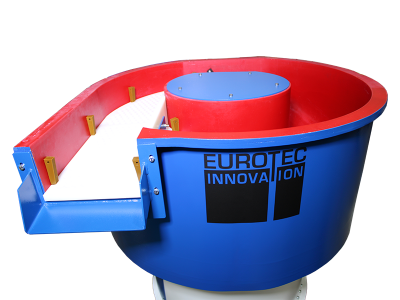

englishRA Rundvibratoren
Vielseitig und Wirtschaftlich
Entgraten, Verrunden oder Polieren: RA Rundvibratoren sind universelle Gleitschleifmaschinen, welche für vielseitige Anwendungen eingesetzt werden können. Sie bieten eine hohe Schleifleistung und überzeugen durch eine einfache Bedienung kombiniert mit einer hohen Zuverlässigkeit. Durch zahlreiche Optionen lässt sich die Maschine passgenau auf die Anforderung konfigurieren.
RA Rundvibratoren eignen sich besonders für die Bearbeitung von Schüttgut in hohen Stückzahlen. Durch den flach ansteigenden Behälterboden werden die Werkstücke zuverlässig auf die eingebaute Siebfläche geführt. Die große Siebfläche mit tangentialem Auslauf sorgt für eine zuverlässige Werkstücktrennung und bietet optional die Möglichkeit magnetische Separatoren einzusetzen.
Einsatzgebiete:
- Gleitschleifen und Polieren von Schüttgut in hohen Stückzahlen
- Entrosten, Entzundern, Entgraten, Verrunden von Bauteilen
- Bearbeitung diverser Werkstoffe (Aluminium, Stahl, Edelstahl, Kunststoff, ...)
Bildergalerie
Vorteile unserer RA-Rundvibratoren:
- Rund ausgeführter Arbeitsbehälter mit einem gleichmäßig und flach ansteigenden Behälterboden
- Fallstufe zur Trennung angehafteter Werkstücke (optional fließend abfallende Fallstufe für empfindliche Werkstücke lieferbar)
- Hochverschleißfeste, heißvergossene Spezial-Polyurethan-Schutzbeschichtung für höchste Standzeiten
- Wartungsarmer und leistungsstarker Vibrationserregermotor mit auf den Prozess adaptierbaren Unwuchten (optional mit verstellbaren Unwuchten zur automatischen Rampenfreilegung lieferbar)
- Im Behälter integrierte pneumatische Klappe zur Separierung der Werkstücke
- Tangentialer Bauteilauslauf mit großer Siebfläche
- Schnellwechselbare Siebplatten
- Modulares System zum Einsatz unterschiedlicher Siebplatten und Trennsysteme (Umkehrseparierung, Magnetseparierung, …)
- Integriertes Prozesswasserleitkonzept mit wechselbarem Ablaufsieb
- Universelle Befestigungsmöglichkeit zum Anbau zahlreicher Abgaberutschen
- Ablassöffnung zum schnellen Wechsel von Schleifkörpern
- Leicht zugängliche Serviceöffnungen
- Möglichkeit zur Verkettung der Anlage in einem Anlagenpark (Verkettung mit einem Rundtrockner, Förderbänder, Spülsysteme, …)
Technische Daten
| RA06 | RA11 | RA16 | RA21 | RA31 | RA41 | RA61 | RA76 | ||
| Volumen (brutto) | Liter | 150 | 250 | 350 | 450 | 650 | 820 | 1220 | 1550 |
| Nutzvolumen (netto) | Liter | 105 | 175 | 250 | 310 | 450 | 550 | 870 | 1100 |
| Antriebsleistung max. | kW | 1,9 | 2,5 | 3 | 3 | 7 | 7 | 7 | 11 |
| Außendurchmesser (A) | mm | 1150 | 1220 | 1420 | 1480 | 1780 | 1850 | 2050 | 2200 |
| Siebbreite (B) | mm | 265 | 285 | 370 | 400 | 475 | 490 | 500 | 575 |
| Kanalbreite (C) | mm | 230 | 260 | 330 | 360 | 440 | 450 | 460 | 530 |
| Gesamthöhe (D) | mm | 1165 | 1210 | 1280 | 1310 | 1410 | 1500 | 1770 | 1820 |
| Abgabehöhe (E) | mm | 950 | 1000 | 1030 | 1040 | 1090 | 1170 | 1370 | 1420 |
| Höhe Steineauslass (F) | mm | 650 | 650 | 650 | 650 | 650 | 650 | 700 | 700 |
Zubehör
Verfügbares Zubehör:
- Rampenfreilegung durch einen eingebauten „Rückwärtsgang“ (automatisch verstellbare Unwuchten des Vibrationsmotors)
- Frequenzgeregelter Antrieb mit variabler Drehzahlsteuerung
- SPS gesteuerte Elektroschaltanlagen zum teil- und vollautomatisierten Anlagenbetrieb
- Umlaufendes Dreikantprofil zur Reduzierung von Bauteilanhaftungen an der Behälterwand
- Verschiedene Fallstufen-Varianten (Stufe, Rampe)
- Schalldämmkonzepte (Schalldämmdeckel, Schallschutzkabinen)
- Diverse Trennsysteme zur Trennung von Werkstoff und Schleifkörpern (Magnetseparatoren, Umkehrseparierung, Abstreifer, Fallstufen, …)
- Dosieranlagen für Prozessmedien und Additive (Compound, Flockungsmittel, …)
- Erweiterte Prozesswasserleitkonzepte (Ringbrausen, Verteilerdüsen, Spülsysteme, Waschdüsen, Rückspülsysteme, …)
- Magnetseparierung
- Weiteres Sonderzubehör (auf Anfrage)

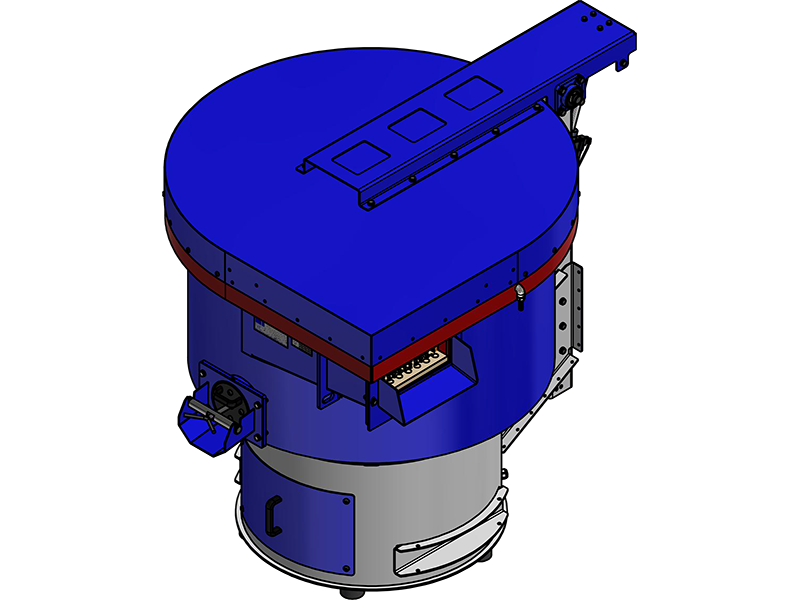

SD Schalldämmdeckel

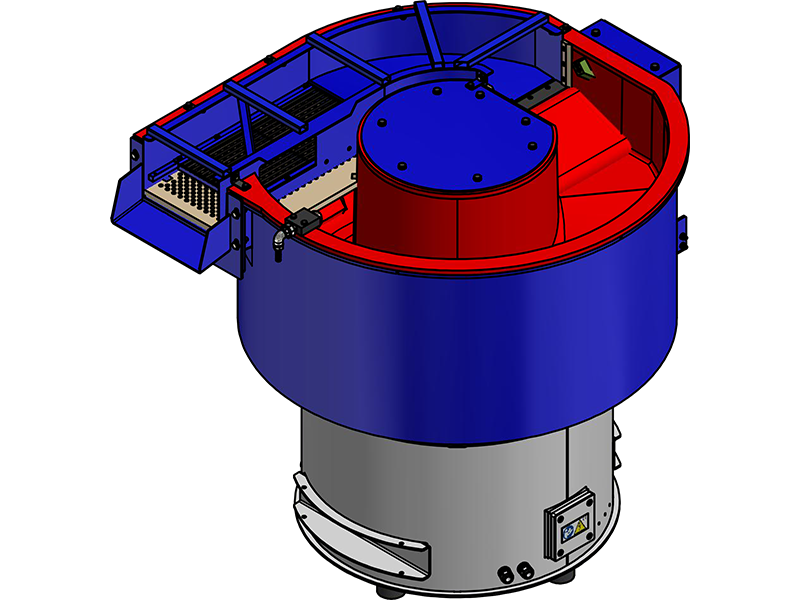

RA Umkehrseparierung
RA Untergrößenabsiebung
RA Drosselschieber
RA Abstreifer
MS Magnetseparierung Downloads
