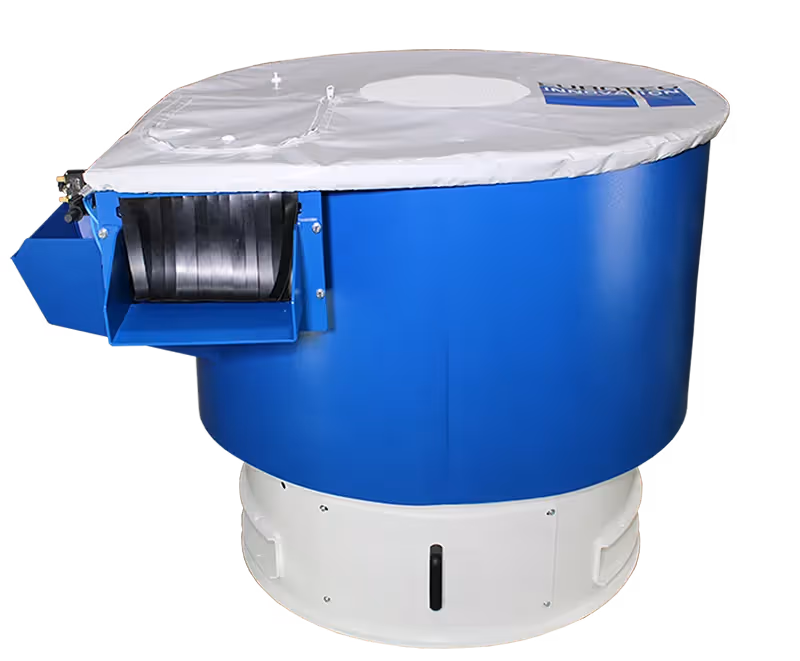

englishRT Rundtrockner
Energiesparend und Leistungsstark

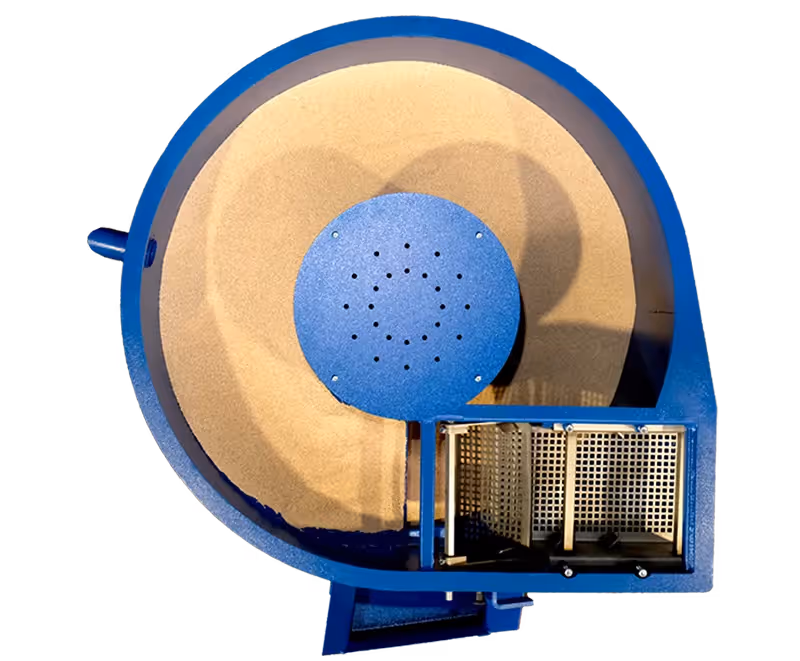

Da beim Gleitschleifen meist eine Prozessflüssigkeit eingesetzt wird, sind die Werkstücke hiermit kontaminiert und müssen am Ende des Prozesses gereinigt bzw. getrocknet werden. Zur Trocknung der Bauteile werden entweder Heißluft oder spezielle Trocknungsmedien eingesetzt. Hierzu werden im Rundtrockner die Werkstücke in einen Behälter gegeben, in welchem sich ein aufgeheiztes Medium zum Trocknen befindet. Eingesetzt werden in Rundtrocknern meist Nuss- oder Maiskolbenschrote.
- Fleckenfreie Bauteiltrocknung mittels Trocknungsgranulat
- Energieeffiziente Direktheizung des Arbeitsbehälters
- Spiralförmig und flach ansteigender Behälterboden
- Integriertes Sieb
- Wahlweise Durchlauf- oder Chargenbetrieb möglich
<
>

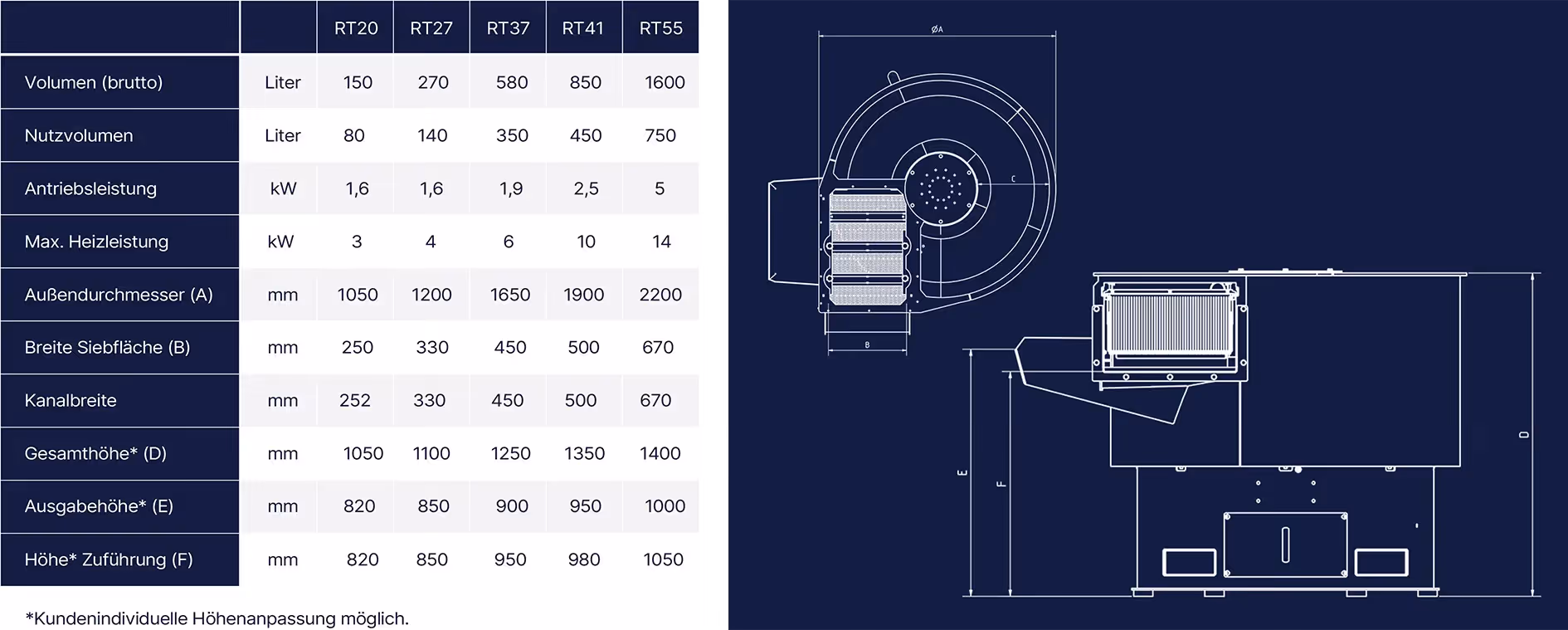

Technische Daten
| RT20 | RT27 | RT37 | RT41 | RT55 | ||
| Bruttovolumen | Liter | 150 | 270 | 580 | 850 | 1600 |
| Nutzvolumen | Liter | 80 | 140 | 350 | 450 | 750 |
| Antriebsleistung | kW | 1,6 | 1,6 | 1,9 | 2,5 | 5 |
| Max. Heizleistung | kW | 3 | 4 | 6 | 10 | 14 |
| Außendurchmesser (A) | mm | 1050 | 1200 | 1650 | 1900 | 2200 |
| Breite Siebfläche (B) | mm | 250 | 330 | 450 | 500 | 670 |
| Kanalbreite (C) | mm | 252 | 330 | 450 | 500 | 670 |
| Gesamthöhe* (D) | mm | 1050 | 1100 | 1250 | 1350 | 1400 |
| Ausgabehöhe* (E) | mm | 820 | 850 | 900 | 950 | 1000 |
| Höhe* Zuführung (F) | mm | 820 | 850 | 950 | 980 | 1050 |
*Kundenindividuelle Höhenanpassung möglich.
Vorteile
- Wirtschaftliche und schnelle Trocknung von Bauteilen nach dem Gleitschleifen
- Erzielung von fleckenfreien Oberflächen
- Trocknung und Polieren der Werkstücke in einem Arbeitsgang
- Integrierte Siebstrecke für eine effiziente Werkstücktrennung
- Wahlweise umstellbar zwischen Chargen- und Durchlaufbetrieb durch einen eingebauten händisch (optional pneumatisch) betätigten Schieber
- Spiralförmig ansteigender Behälterboden mit geriffeltem Boden für eine schonende Bearbeitung mit flachem Anstieg
- Modular wechselbare Siebeinleger und Abgaberutschen
- Möglichkeit zur Anbindung an Staubabsauganlagen standardmäßig vorhanden
Einsatzgebiete
- Fleckenfreie Bauteiltrocknung direkt nach dem Gleitschleifprozess
- Nachpolieren von Bauteilen zur Verbesserung der Oberfläche
- Feinbearbeitung von besonders diffizilen Konturen
- Vorbeugung von Flugrost durch vollständig getrocknete Oberflächen
- Effiziente Trocknung komplexer Geometrien
- Einsetzbar für Sonderverfahren wie etwa das Entölen von Bauteilen, Nachpolieren, Entfernung von Anhaftungen, …
Zubehör
Folgendes Zubehör ist bei RT Rundtrocknern verfügbar:
- Pneumatisch betätigte Schieber zur automatischen Separierung
- Staubschutzabdeckung
- Staubabsaugsysteme (Entstauber)
- Schalldämmkonzepte zur Minimierung von Lärmemissionen
- Verstärkte Heizleistung für verkürzte Aufheizzeiten
- Antrieb mit variablen Drehzahlsteuerung
- SPS gesteuerte Elektroschaltanlagen zum teil- und vollautomatisierten Anlagenbetrieb
- Thermostatgeregelte Temperatursteuerung
- Universell adaptierbare Abgaberutschen
- Verschleiß- und Stoßschutz Beschichtungen
- Siebe zum Separieren in verschiedenen Lochungsgrößen und mit Schutzbeschichtungen zur Minimierung von Geräuschen und Bauteilbeschädigungen

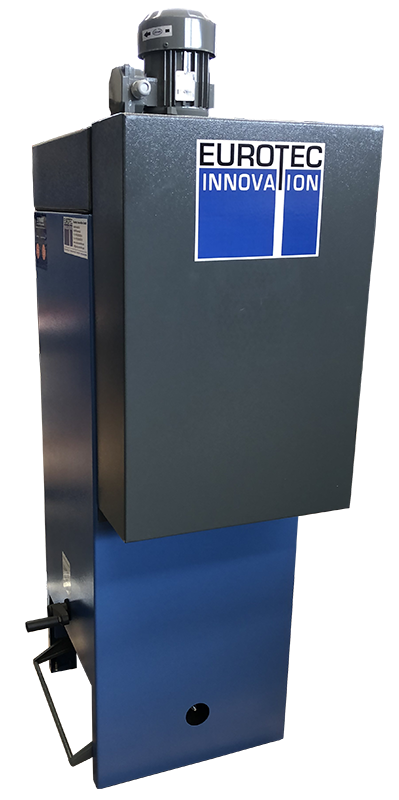

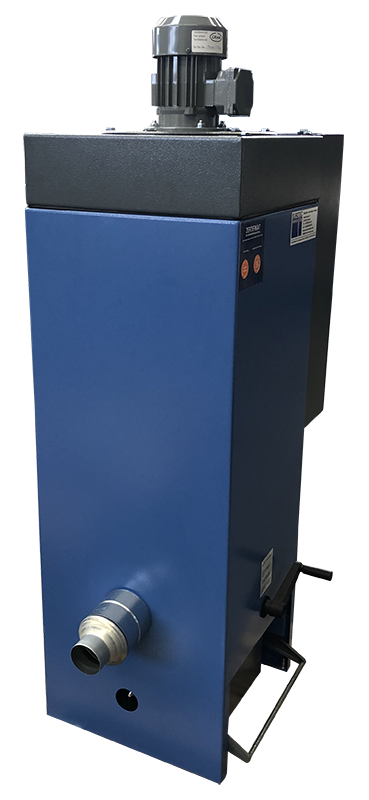

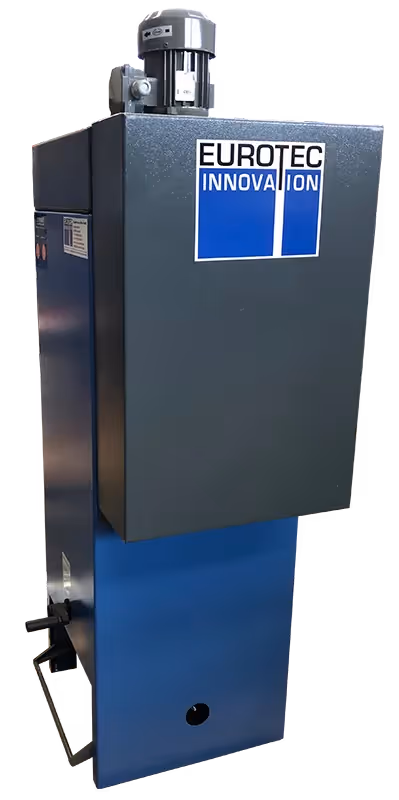

Entstauber 500
Entstauber 500
